XJD615智能配變終端(TTU)主要用于農網智能型低壓配電箱內，終端采GPRS/CDMA數據通訊方式，以公共的GSM移動通信網絡為載體，輔助以現場RS485總線、紅外線等通訊方式，將農網配電箱內的斷路器、剩余電流漏電動作斷路器、無功補償投切狀態、配電變壓器工況、計量電能表等為主要控制管理對象，對相關的用電信息進行監測，實現供用電監測、控制和管理，具有遠程抄表、用電異常信息報警、負荷管理與控制等多種功能。

性能特點

? 終端的結構采用U型機箱，主要由主處理板、電壓電流接口、負載電流采集板、遙控及告警接口板、遙信及RS485通訊板、電容器投切接口板、GPRS通訊板、電力載波通訊板組成。電路板單元采用插拔式結構，便于維護和更換。
       終端具有以下特點：
       1、配電變壓器監測與保護：過流（過載）保護、過壓保護、欠壓保護；

       2、用戶用電信息監測：監測電壓、電流、功率、負載率等信息；

       3、配電變壓器計量總表監測：監測電能表的電量和運行狀態；

       4、剩余電流動作保護器監測與控制：監測負載回路的剩余電流數值、開關動作次數及    遙控分合閘；

       5、狀態監測：監測進出線開關、前后門開關；

       6、負荷管理：可設置用電負荷，實現負荷管理；

       7、電能質量管理：監測電壓、電流諧波分量及畸變率，為諧波治理提供依據；

       8、線損計算：監測配變總表電量和臺區用戶電量，可統計分析線損；

       9、防竊電：采集電表電量和交采電量，發現不一致，可及時發現異常信息；

      10、防盜：增加攝像頭，在打開配電箱前門時可拍照，主動上報事件，及時發現非法操 作人員，防止設備被破壞和盜竊；

      11、分布式電源監測與控制：可采集分布式電源的電壓、電流，計算出分布式電源的電量。

      12、通信功能：GPRS上行通信，載波下行通信。

      13、互動化管理：掌上機現場管理，本地RS232通信管理。

? 終端等效功能

技術指標

? 電壓電流輸入

1、測量交流回路的輸入：3路電壓，3路電流

2、保護回路電流：3路電流

3、出線負載電流回路的輸入：6路電流

4、電容器補償投切電流回路輸入：12路電流,輸入范圍：4-20mA，采用50A/20mA 專用電流互感器。

5、分布式電源電壓電流輸入：3路電壓，3路電流

? 遙信輸入

輸入路數：16路

輸入方式：為不帶電的開／合切換觸點

? 直流模擬量輸入

       a) 電流輸入方式：4-20 ma，輸入路數：6路

       b) 電阻輸入方式：電阻0-40KΩ，輸入路數：4路

       c)  專用濕度輸入接口：1路

? 輸出回路

       (1) 控制輸出

              a) 輸出路數：4路開／合雙位置控制輸出和1路告警繼電器輸出。

              b) 輸出繼電器型式：雙穩態繼電器。

              c) 觸點額定功率：可接通和開斷交流250V/5A。

              d) 觸點壽命：通、斷上述額定電流不少于100000次。

       (2)無功補償控制功能

              終端具有2種無功補償控制方式。

              1)本地無功補償控制輸出：12路電容器投切輸出。可接多種規格的復合開關、投   切開關等器件。

              2)智能電容器485 通訊控制輸出：可與多種規格的智能電容器通訊，實現無功投切和數據傳輸。無功補償狀態可上傳主站。

? 接口

       1、終端具有3路485通信接口，接口與內部電路電氣隔離。

       2、1個標準的RS232接口，通訊速率115200bps無校驗，可用于現場通訊和管理。

       3、1個標準的USB接口，在面板上可用于程序升級。

       4、2個RJ45以太網口。

? 運行環境

       正常工作溫度：-25℃～+55℃

       極限工作溫度：-45℃～+70℃

? GPRS信號指示

       有表示GPRS信號和指示。

       具有防止GPRS通信模塊死機的斷電自復位功能。

? 現場顯示

       160*160點陣的液晶中文顯示，內置二級國標字庫。

安裝開孔與外形尺寸

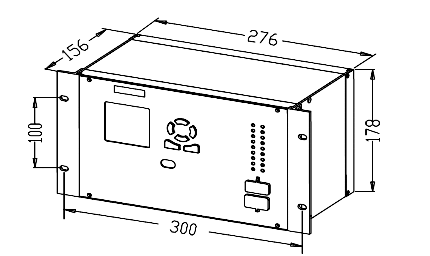

? 終端外觀

終端外形尺寸（寬×高×深）：276mm × 178mm × 156mm

? 安裝固定孔尺寸

安裝固定孔尺寸（寬×高）：    300mm × 100mm

固定孔為腰型孔 4個，用M5 的螺釘固定。

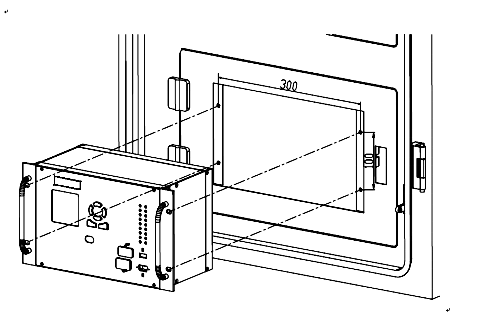

? 面板開孔尺寸

面板開孔尺寸（寬×高）：    287mm ×180mm

面板固定方式

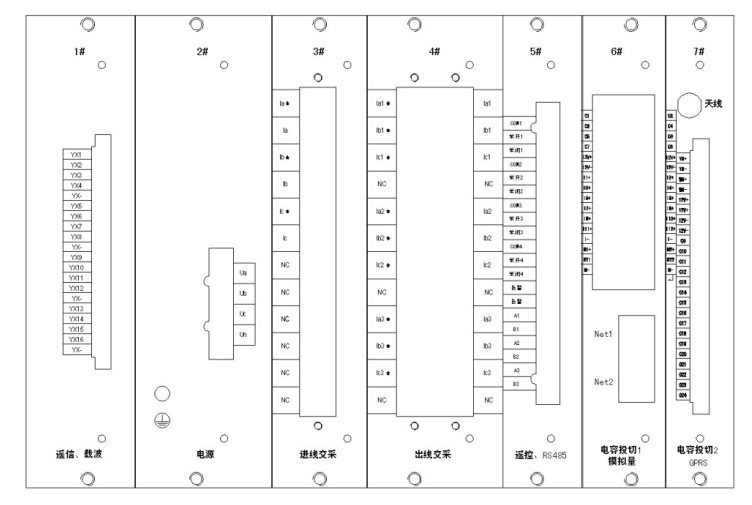

? 終端后面板端子圖

訂貨須知

? 訂貨時應指明：
產品選型：簡潔型、標準型、擴展型，是否含選配功能；
是否含載波功能。
