配電自動化終端XJD-9410-DTU是我公司基于變配電自動化遠方終端技術基礎上自行研制開發的新型配電網自動化產品，經過現場投運和不斷改進、完善，目前已形成了適用于各種不同場合、不同功能要求的系列化產品。

       配電自動化終端采用集散式設計模式，強大的軟、硬件組態配置功能既滿足了DTU實時性要求，也實現了數據儲存記錄功能，同時又可實現線路微機保護獨立配置功能，解決了測控、保護、通訊兼容共存問題，達到了建華站端設備種類的目的

 技術指標

? 額定數據

       工作電壓：AC220V；

       遙信電壓：DC24V；

       交流電壓： 220V；

       頻率： 50Hz；

       誤差：±20%。

? 功率消耗

       交流電壓： <0.5VA/相；

       交流電流： <0.5VA/相；

       整機功耗：非通信狀態下≤18VA  通信狀態下≤40VA

? 過載能力

       交流電壓： 2倍額定電壓：連續工作；

       交流電流： 2倍額定電流：連續工作；

       10倍額定電流： 10秒。

       20倍額定電流： 1秒。

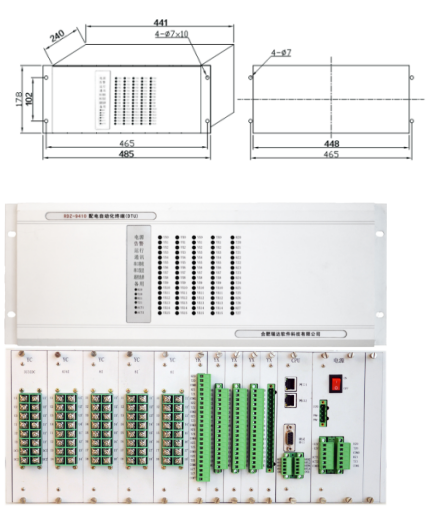

安裝開孔與外形尺寸

訂貨須知

訂貨時應指明：

? 安裝位置：環網柜（柜內/柜外）、開閉所、開關站或其他；

? 電源：裝置電源電壓，是否需要配置電池；

? 交流采樣參數：額定電壓、額定電流；

? 配套開關信息：開關數量、開關類型/型號、電操方式、電操電壓；

? 測量量：遙信量、遙控量、遙測量；

? 通信方式：GPRS、光通信、其他；

? 接線方式：端子排、航插；

? 柜體尺寸要求：標準屏柜/定制柜等；

? 若現場有其他保護設備（看門狗、小保護裝置）需要配套，則需提供裝置型號、廠家、通信方式、通信規約。
